Balkenschuhe außenliegend verzinkt, mit Zulassung
1,49 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 2-5 Werktage
Produktnummer:
593410
EAN:
3523140949369
Gewicht:
0.24 kg
Produktinformationen "Balkenschuhe außenliegend verzinkt, mit Zulassung"
BSNN
Balkenschuhe

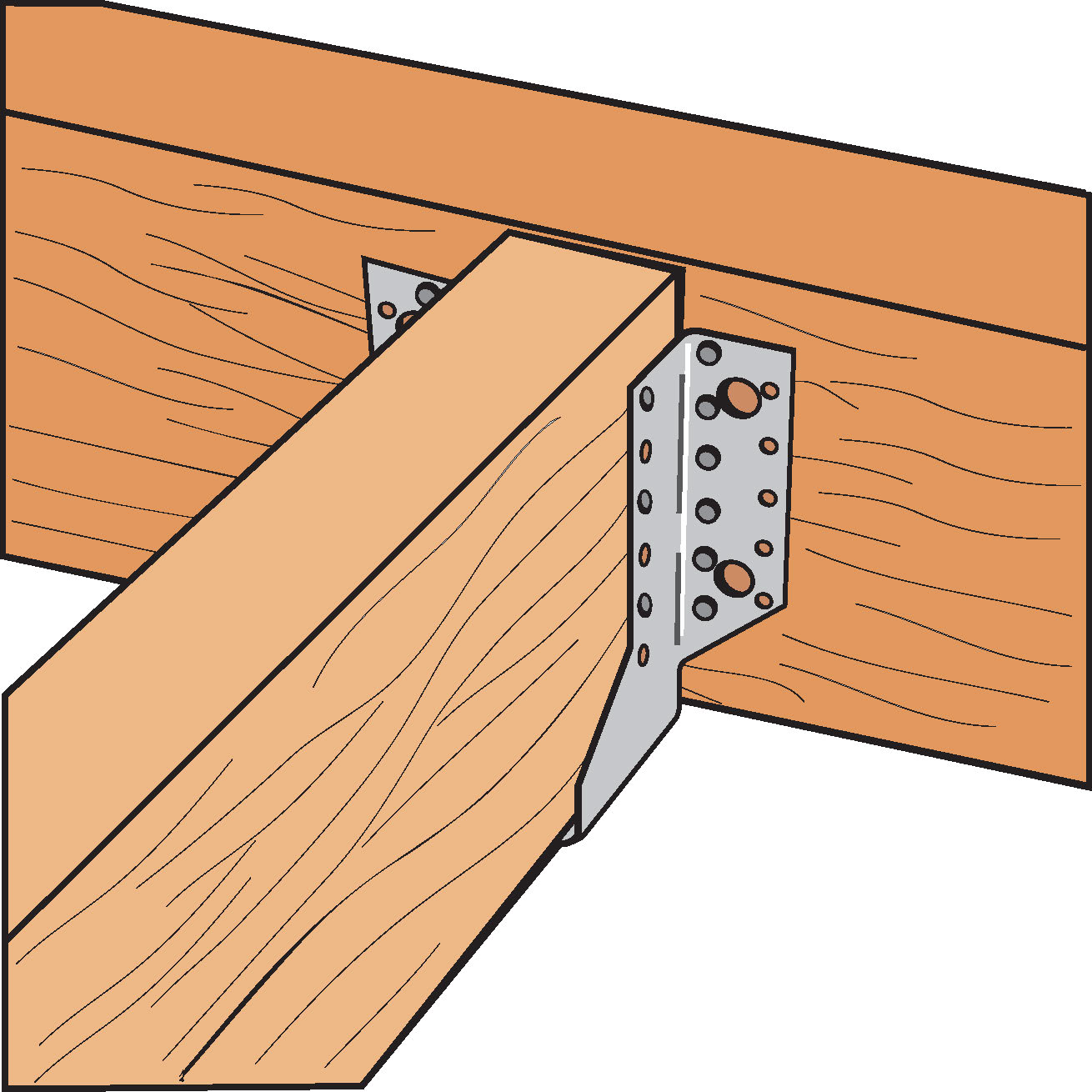

Balkenschuhe werden zur Verbindung von Nebenträgern mit Hauptträgern oder Pfosten verwendet.
Eigenschalften:
Technischer Zulassung: ETA-06/0270;
Leistungserklärung (DoP) : DE-DoP-e06/0270 IT-DoP-e06/0270;
Material:
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile:
- Die BSNN Balkenschuhe sind auch für dreiachsige Lasten zugelassen.
- Anschlüsse an Beton, Stahl und Mauerwerk sind zulässig, siehe statische Werte.
Anwendung:
Anwendbare Materialien
Auflager:
- Holz, Holzwerkstoffe, Beton, Stahl
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich:
- Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen oder Beton / Stahl.

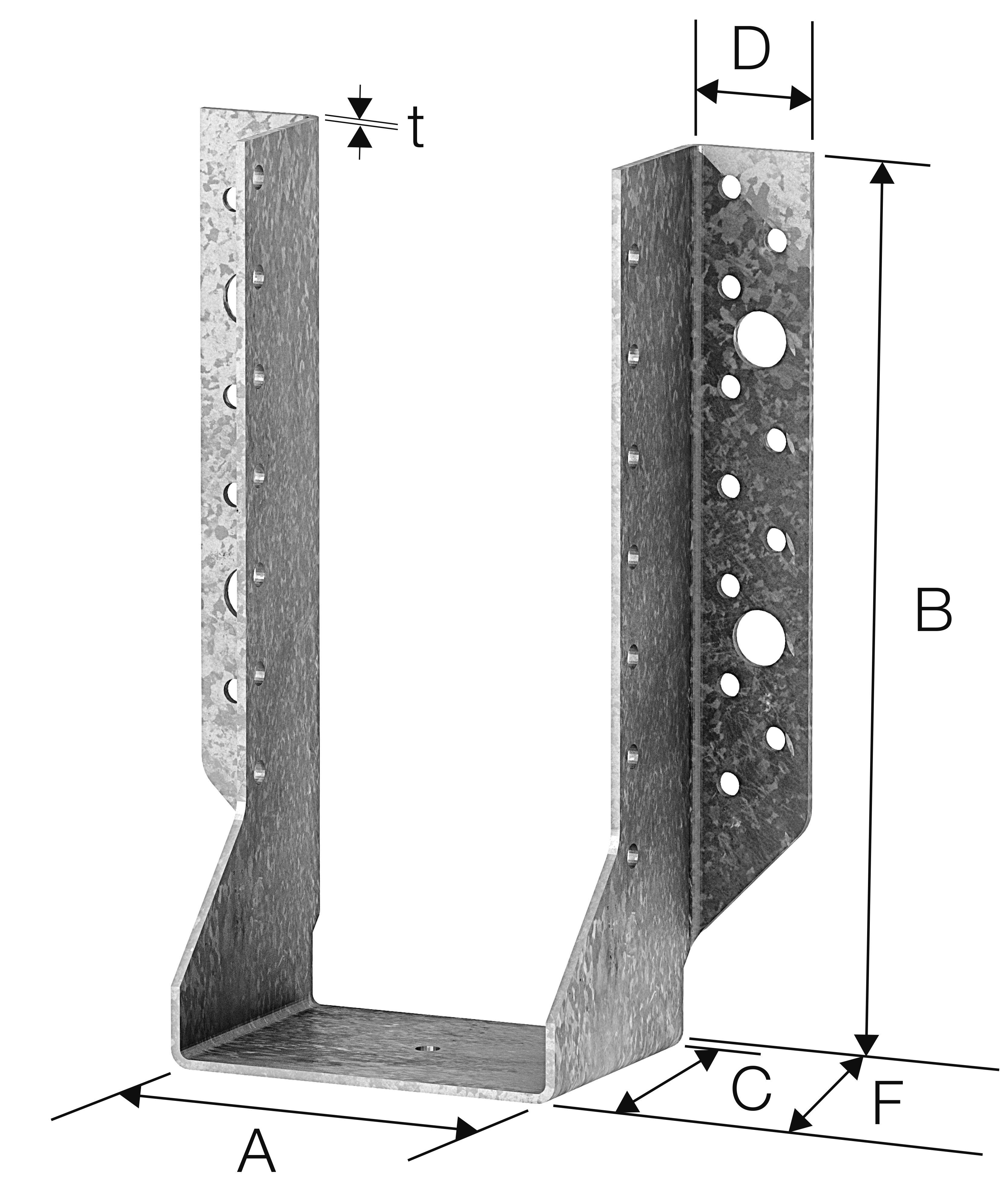

| Artikel | Abmessung (mm) | Löcher im Hauptträger | Löcher im Nebenträger | ||||||
| A | B | C | D | F | t | Ø 5 (mm) | Ø 11,5 (mm) | Ø 5 (mm) | |
| BSNN60/100 | 60 | 100 | 60 | 27 | 67 | 2 | 12 | 2 | 6 |
| BSNN80/120 | 80 | 120 | 60 | 27 | 67 | 2 | 16 | 2 | 10 |
| BSNN100/140 | 100 | 140 | 60 | 27 | 67 | 2 | 18 | 4 | 12 |
| BSNN120/160 | 120 | 160 | 60 | 27 | 67 | 2 | 22 | 4 | 14 |
| BSNN140/180 | 140 | 180 | 60 | 27 | 67 | 2 | 26 | 4 | 15 |
| Balkenschuhe außenliegend verzinkt BSNN: | BSNN 60/100, BSNN 80/120, BSNN 100/140, BSNN 120/160, BSNN 140/180 |
|---|
