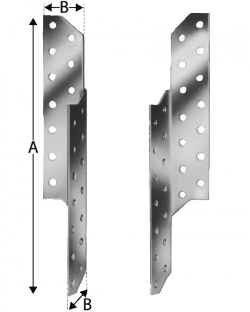

Sparrenpfettenanker Type 210 links, fvz.

Simpson Sparrenpfettenanker Typ 210 links, feuerverzinkt

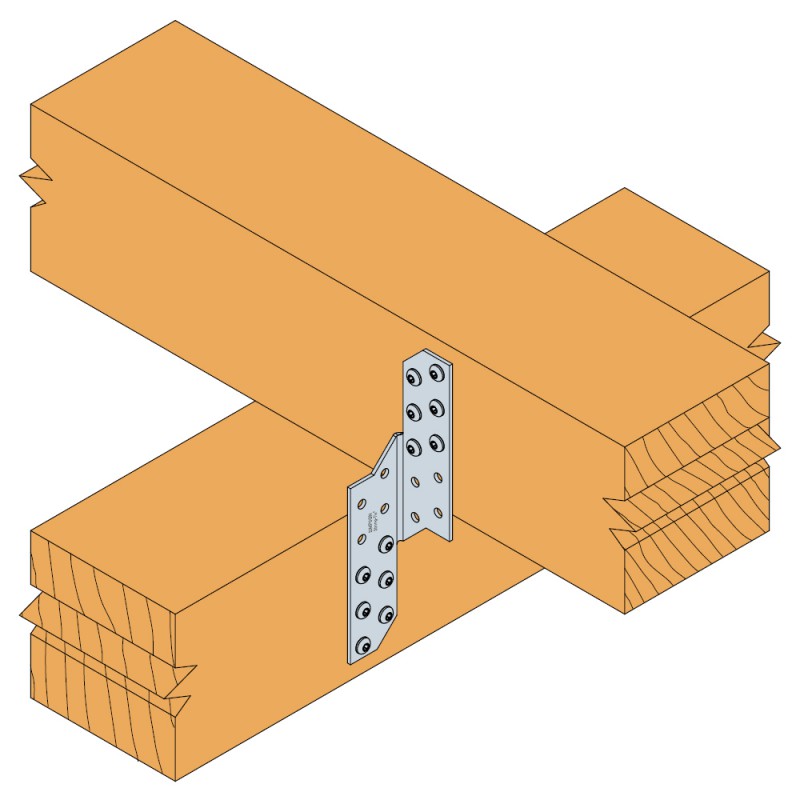

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden.Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung. Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren.Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

• Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
• Belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich.
• Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel.
