inkl. MwSt. ggf. zzgl. Versandkosten
versandfertig ab dem 07.01.2025, Lieferzeit 2-5 Tage*
- Artikel-Nr.: 075456
- EAN 4006209441152
Ankerlänge ( l ) 42,5 mm
Bohrernenndurchmesser ( d0 ) 6 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h2 ) 45 mm
Max. Dicke des Anbauteils ( t fix ) 5 mm
Kopf-ø ( dk ) 13 mm
Verpackungsvariante: Faltschachtel
Menge: 100 Stück
GTIN (EAN-Code) 4006209441152
Vorteile:
- Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.
- Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.
- Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.
- Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.
- Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.

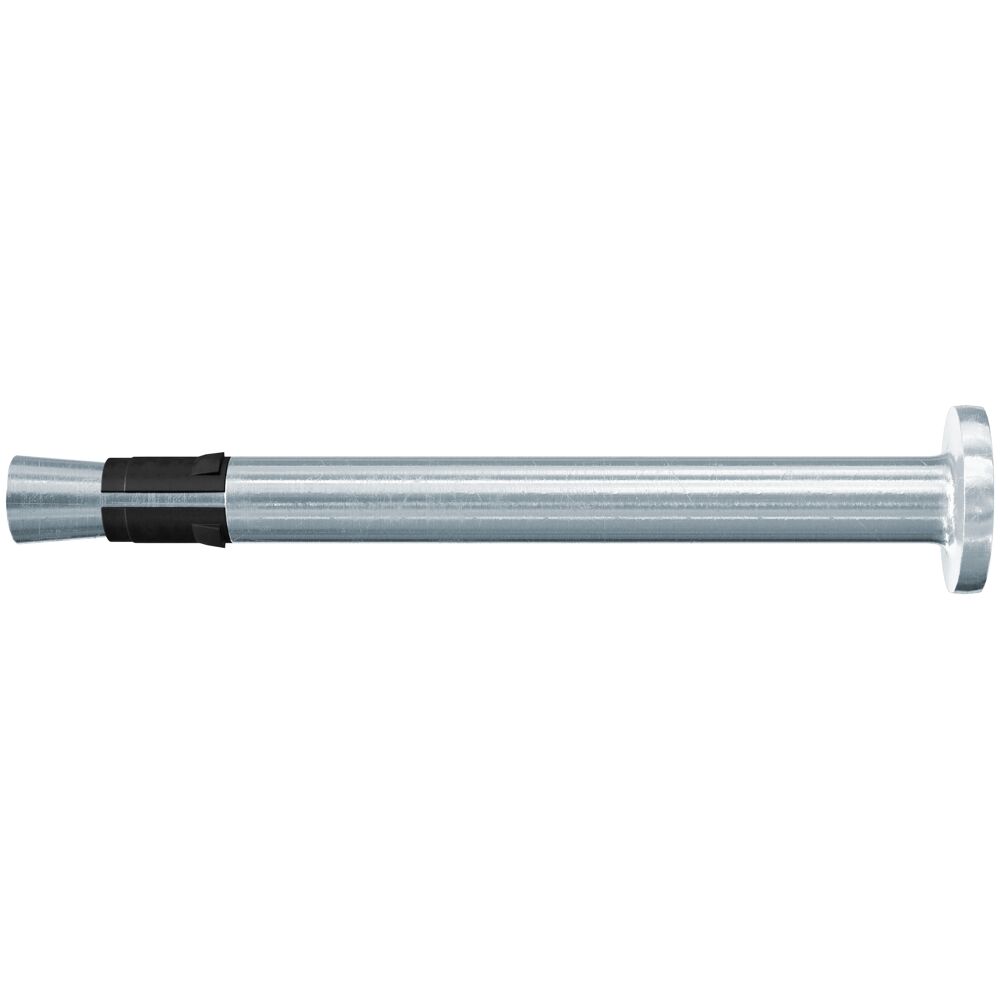

Der fischer Nagelanker FNA II mit Nagelkopf wird aus galvanisch verzinktem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA II mit Nagelkopf ist vor allem für die Befestigung von Brandschutzbekleidungen, Draht- und Noniusabhängern im Innenbereich geeignet.
Anwendungen

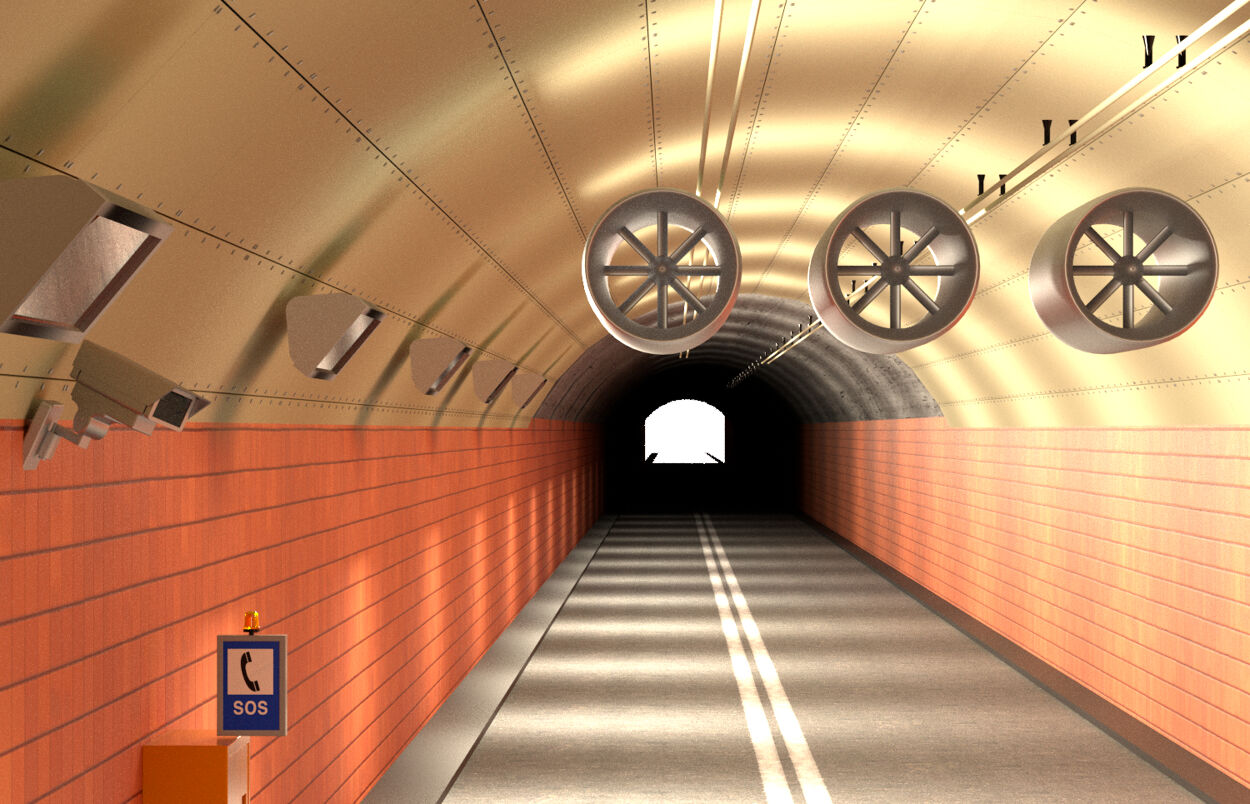

Brandschutzplatten
- Brandschutzbekleidungen
- Lüftungsleitungen

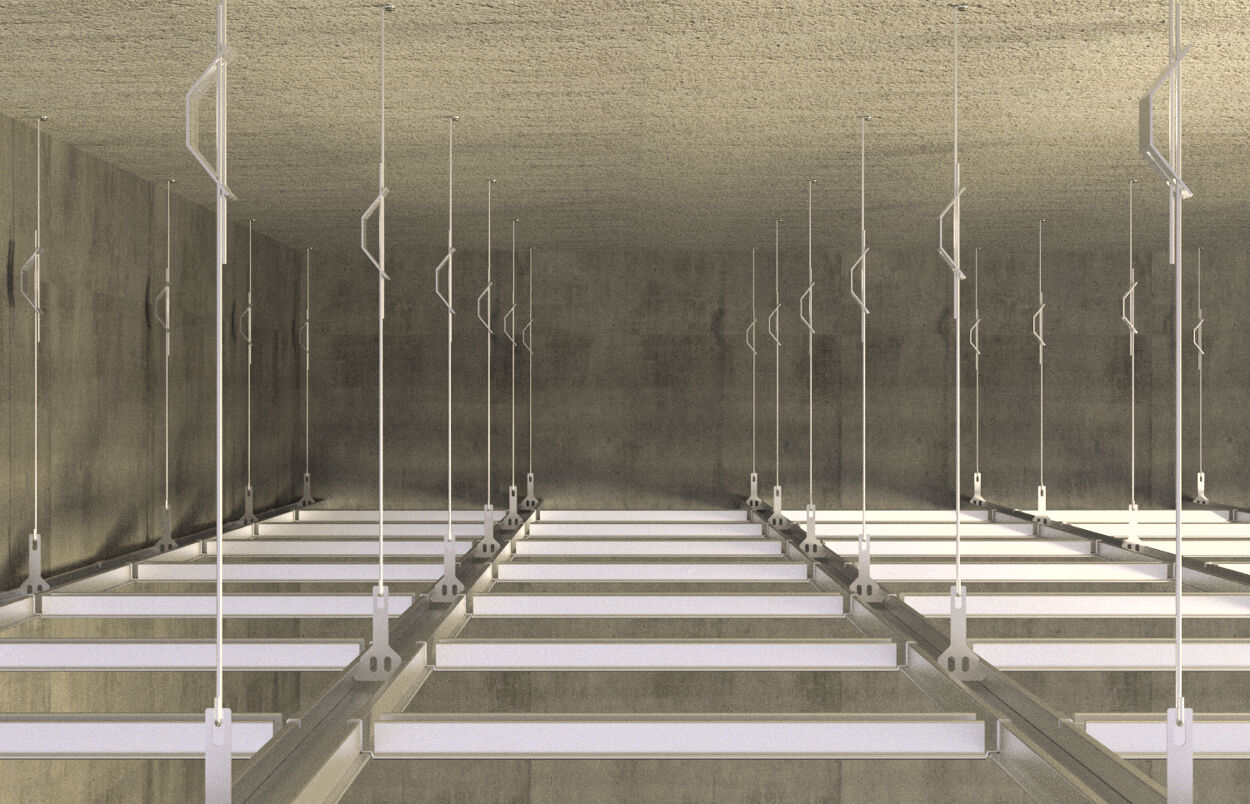

- Draht- und Noniusabhänger
- Montageschienen
- Metallschellen
- Unterkonstruktionen aus Holz und Metall
Baustoffe
Zugelassen für:
- Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Auch geeignet für:
- Kalksand-Vollstein
- Naturstein mit dichtem Gefüge
- Spannbeton-Hohlplattendecken
Zulassungen:
- ETA-06/0175
- DoP No. 0235
- GS 6.1/21-076-1
Funktionsweise / Montage:
Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.
Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Erhältliche Setzwerkzeuge:
- FNA S-SBO zum Aufstecken auf den Bohrer
- FNA S-SDS für die Serienmontage mit einem Bohrhammer
- FNA S-H für die manuelle Installation von Montageschienen
Montage FNA II:
