Sparrenpfettenanker Type 170 rechts, fvz.
0,60 €
Sofort verfügbar, Lieferzeit: 2-5 Werktage
Produktinformationen "Sparrenpfettenanker Type 170 rechts, fvz."
Simpson Sparrenpfettenanker Typ 170 rechts

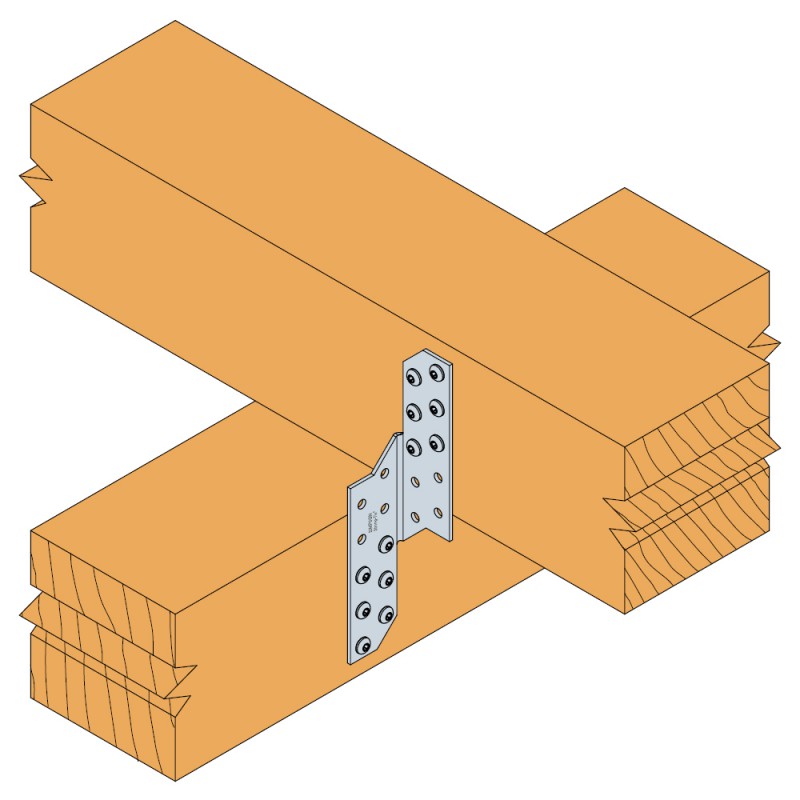

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden.Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung. Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren.Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.
Material
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
- Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
- Belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich.
- Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel.

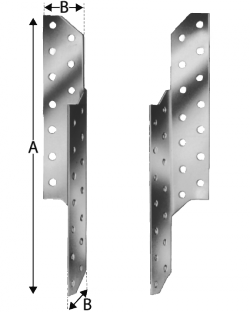

| Artikel | Abmessungen [mm] | Löcher | |||
|---|---|---|---|---|---|
| A | B | t | ˆ… | Anzahl | |
| SPF170L | 170 | 32.5 | 2 | 5 | 10 + 10 |
| SPF170R | 170 | 32.5 | 2 | 5 | 10 + 10 |
| SPF210L | 210 | 32.5 | 2 | 5 | 14 + 14 |
| SPF210R | 210 | 32.5 | 2 | 5 | 14 + 14 |
| SPF250L | 250 | 32.5 | 2 | 5 | 18 + 18 |
| SPF250R | 250 | 32.5 | 2 | 5 | 18 + 18 |
| SPF290L | 290 | 32.5 | 2 | 5 | 22 + 22 |
| SPF290R | 290 | 32.5 | 2 | 5 | 22 + 22 |
| SPF330L | 330 | 32.5 | 2 | 5 | 26 + 26 |
| SPF330R | 330 | 32.5 | 2 | 5 | 26 + 26 |
| SPF370L | 370 | 32.5 | 2 | 5 | 30 + 30 |
| SPF370R | 370 | 32.5 | 2 | 5 | 30 + 30 |
| SPF170LR | 170 | 32.5 | 2 | 5 | 10 + 10 |
| SPF210LR | 210 | 32.5 | 2 | 5 | 14 + 14 |
